Csőhajlítási technikák - A hideg, meleg és indukciós megoldások összehasonlítása
Legyen szó autóiparról, építészetről, gépgyártásról vagy akár a repülőgépgyártásról, a precíz és hatékony csőhajlítás elengedhetetlen a minőségi termékek előállításához és a megbízható működéshez. Ebben a részletes cikkben a három fő csőhajlítási technikát – a hideg, a meleg és az indukciós hajlítást – vesszük alaposan górcső alá, összehasonlítva előnyeiket, hátrányaikat és specifikus alkalmazási területeiket a modern ipari környezetben.
A csőhajlítás technikák részletes összehasonlítása
Hideg hajlítás: A költséghatékony megoldás
A hideg hajlítás, ahogy a neve is egyértelműen sugallja, szobahőmérsékleten történő folyamat. Ez a széles körben alkalmazott módszer precíz mechanikai erőt alkalmaz a cső alakjának megváltoztatására, anélkül, hogy felmelegítené az alapanyagot a formázás során.
Előnyök:
Rendkívül költséghatékony és gazdaságos eljárás
Környezetbarát és fenntartható megoldás, mivel nem igényel extra energiát a fűtéshez
Kiváló és tartós felületi minőséget eredményez
Egyszerűbb szállíthatóság és praktikus kezelhetőség a gyártási folyamat során
Hátrányok:
Korlátozott alkalmazhatóság: főként kisebb átmérőjű (2-3 hüvelykig) és lágyabb anyagú csövekhez ideális
Magasabb a repedés és deformáció kockázata, különösen nagyobb hajlítási szögeknél
Alacsonyabb precizitás a komplexebb és összetettebb formáknál
A hideg hajlítás során a cső külső felülete jelentős húzófeszültségnek van kitéve, ami az anyag megnyúlását eredményezi, míg a belső felület intenzív nyomófeszültség alatt áll, ami az anyag összenyomódását okozza. Ez a kettős mechanikai igénybevétel komplex anyagszerkezeti változásokat indít el a csőben. A folyamat során bekövetkező munkakeményedés számottevően befolyásolhatja a cső mechanikai tulajdonságait, beleértve a szilárdságot, keménységet és alakíthatóságot.
Meleg hajlítás: Nagyobb rugalmasság, magasabb költségek
A meleg hajlítási technológia során a cső teljes szakaszát precízen meghatározott hőmérsékletre melegítik fel a hajlítási művelet előtt. Ez a specializált módszer kiválóan alkalmas a nagyobb átmérőjű és vastagabb falú csövek alakítására, ahol a hideg hajlítás már nem lenne megfelelő választás.
Előnyök:
Jelentősen csökkentett hajlítási erőigény az anyag megnövekedett alakíthatósága miatt
Kifejezetten alkalmas nagyobb átmérőjű és vastagabb falú csövek megmunkálására
Komplex és egyedi geometriai formák precíz kialakítására is kiválóan használható
Hátrányok:
Számottevő energiaigény a fűtési folyamat következtében
Időigényesebb eljárás a szükséges felmelegítési és lehűlési periódusok miatt
Az anyag mikroszerkezeti tulajdonságai jelentősen módosulhatnak a hőkezelési folyamat során
A meleg hajlítás egyik legkritikusabb paramétere a hőmérséklet precíz és folyamatos szabályozása. Amennyiben a hőmérséklet nem éri el a szükséges értéket, a kívánt alakváltozás nem valósítható meg megfelelően, míg a túl magas hőmérséklet az anyag belső szerkezetének visszafordíthatatlan károsodását okozhatja.
Indukciós hajlítás: A precizitás csúcsa
Az indukciós hajlítás képviseli a csőhajlítási technológiák legmodernebb irányvonalát. A folyamat nagyfrekvenciás elektromos energia felhasználásával végzi a cső lokális, pontosan szabályozott melegítését, ami lehetővé teszi a rendkívül precíz és komplex hajlítási műveletek végrehajtását.
Előnyök:
Kiemelkedő pontosság és ismételhetőség a számítógép-vezérelt folyamatoknak köszönhetően
Komplex, többdimenziós hajlítások lehetségesek akár változó sugárral és átmenetekkel
Jobban megőrzi az anyag eredeti mechanikai tulajdonságait a lokalizált hőkezelésnek köszönhetően

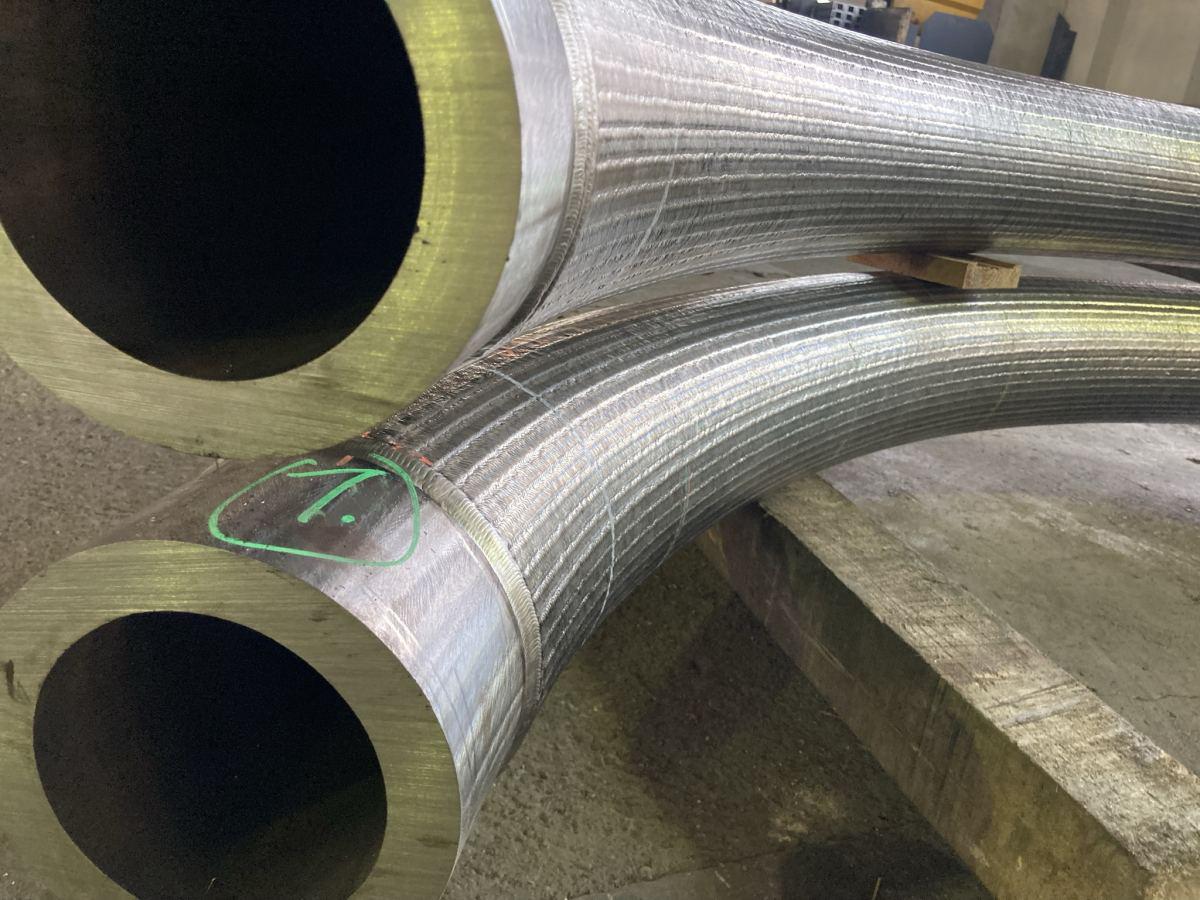

Alkalmas nagy átmérőjű és vastag falú csövekhez is, akár 500 mm átmérőig és 50 mm falvastagságig
Hátrányok:
Magas kezdeti beruházási költség a specializált berendezések és vezérlőrendszerek miatt
Speciális szakértelem szükséges a berendezés üzemeltetéséhez és a folyamatparaméterek optimalizálásához
Nem minden anyagtípushoz alkalmazható hatékonyan, különösen problémás lehet egyes nem-mágnesezhető anyagok esetében
Az indukciós csőhajlítás előnyei és alkalmazási területei különösen szembetűnőek a high-tech iparágakban, mint például az űrkutatás vagy a repülőgépgyártás, ahol a precizitás és az anyagminőség megőrzése kulcsfontosságú. A technológia kiválóan alkalmazható kritikus rendszerek, például üzemanyag-vezetékek vagy hidraulikus rendszerek gyártásában.
Ipari alkalmazások és esettanulmányok
A különböző csőhajlítási technikák ismerete elengedhetetlen a megfelelő módszer kiválasztásához az adott ipari alkalmazásban. Az alábbiakban részletesen megvizsgálunk néhány konkrét példát és azok gyakorlati eredményeit:
Autóipar: A kipufogórendszerek és üzemanyagvezetékek gyártásában gyakran alkalmazzák a hideg hajlítást, mivel ez a módszer kiváló költséghatékonyságot biztosít. Például egy népszerű középkategóriás autó kipufogórendszerének gyártása során a hideg hajlítás 30%-kal csökkentette a gyártási költségeket a korábbi meleg hajlításos módszerhez képest. A technológia emellett 25%-kal gyorsabb átfutási időt és 15%-kal jobb anyagkihasználást eredményezett.
Repülőgépipar: Az indukciós csőhajlítás precíz és komplex formák kialakítására alkalmas, ami ideálissá teszi a repülőgépek hidraulika vezetékeinek és üzemanyagrendszereinek gyártásához. Egy vezető repülőgépgyártó az indukciós hajlítás bevezetésével 40%-kal csökkentette a selejt arányát a kritikus alkatrészek gyártásában. A technológia emellett 50%-kal növelte a gyártási pontosságot és 35%-kal javította az alkatrészek élettartamát.
Építőipar: Nagy átmérőjű csövek és tartószerkezetek esetében a meleg hajlítás gyakran a legjobb választás. Egy felhőkarcoló építése során a meleg hajlítással készült tartóoszlopok 25%-kal nagyobb teherbírást mutattak a hagyományos módszerekkel készült oszlopokhoz képest. Ez a módszer 20%-kal jobb anyagszerkezeti stabilitást és 30%-kal magasabb korrózióállóságot is biztosított.
Olaj- és gázipar: Az indukciós hajlítás kiválóan alkalmazható nagy átmérőjű és vastag falú csövek precíz hajlítására. Egy tengeri olajfúró torony csővezetékrendszerének kialakításakor az indukciós hajlítás 50%-kal csökkentette a hegesztési pontok számát, jelentősen növelve a rendszer megbízhatóságát és élettartamát. A technológia emellett 40%-kal javította a csőrendszer nyomásállóságát és 35%-kal csökkentette a karbantartási költségeket.
Szabványok és minőségbiztosítás
A csőhajlítási folyamatok szigorú szabványoknak és minőségbiztosítási követelményeknek kell megfelelniük. Néhány kulcsfontosságú szabvány és azok jelentősége:
ASME B16.49: Ez a szabvány az indukciós hajlítással készült csőívek gyártási és vizsgálati követelményeit határozza meg, különös tekintettel a geometriai pontosságra és anyagszerkezeti integritásra.
ISO 9001: A minőségirányítási rendszerkövetelmények alapvető fontosságúak minden csőhajlítási folyamatban, biztosítva a folyamatok következetes dokumentációját és nyomonkövethetőségét.
TPA-CBS-98: Hideg hajlítási szabványok, amelyek biztosítják a folyamat konzisztenciáját és minőségét, meghatározva a megengedett tűréshatárokat és ellenőrzési pontokat.
TPA-IBS-98: Indukciós hajlítási előírások, amelyek a legmodernebb technológiák alkalmazását szabályozzák, beleértve a hőmérséklet-szabályozást és a hajlítási paramétereket.
Ezek a szabványok nemcsak a minőséget garantálják, de segítenek a különböző gyártók és beszállítók közötti kompatibilitás biztosításában is, elősegítve a globális együttműködést.
Jövőbeli trendek és összegzés
A csőhajlítási technológiák folyamatosan fejlődnek, reagálva az ipar változó igényeire. Néhány izgalmas trend, amelyre érdemes figyelni:
Automatizálás és robotika: A csőhajlítási folyamatok egyre inkább automatizálttá válnak, jelentősen növelve a gyártási pontosságot és hatékonyságot, miközben csökkentik a munkaerőköltségeket. A modern robotikai rendszerek képesek 24/7 üzemben működni, és akár 0.1 mm-es pontossággal végrehajtani a komplex hajlítási műveleteket. Az intelligens szenzorok és visszacsatolási rendszerek valós időben korrigálják a folyamatot.
Anyagtudományi fejlesztések: Az új, kompozit és nano-erősítésű anyagok megjelenése forradalmasítja a csőhajlítási technológiákat. Ezek az innovatív anyagok 40%-kal könnyebbek és 30%-kal nagyobb szakítószilárdságúak, mint hagyományos társaik, ugyanakkor új kihívásokat jelentenek a hajlítási paraméterek optimalizálásában.
Digitális ikrek és szimuláció: A fejlett számítógépes modellezés és virtuális szimuláció lehetővé teszi a hajlítási folyamatok 99%-os pontosságú előrejelzését. Ez akár 60%-kal csökkentheti a prototípusgyártás költségeit és 45%-kal rövidítheti a termékfejlesztési ciklust.
Fenntarthatóság: Az iparág fokozatosan átáll az energiahatékonyabb és környezetbarátabb megoldásokra. A modern csőhajlító rendszerek 35%-kal kevesebb energiát fogyasztanak, és 50%-kal kevesebb hulladékot termelnek, mint elődeik.
Összegezve, a csőhajlítás egy dinamikusan fejlődő terület, ahol a megfelelő technika kiválasztása kulcsfontosságú a sikeres gyártáshoz. Akár a költséghatékony hideg hajlítást, a rugalmas meleg hajlítást vagy a precíz indukciós hajlítást választjuk, minden módszernek megvan a maga helye és szerepe a modern iparban. A folyamatos innováció és a technológiai fejlődés biztosítja, hogy a csőhajlítás továbbra is az ipari gyártás egyik legfontosabb és legizgalmasabb területe maradjon.
